コンパクト多管式熱交換器

特長

ステンレス製又は、チタン製の極薄の細管を採用しているため、伝熱管の流速が速くなり、極めて高効率の能力を発揮します。

• 極細管内の流速が極めて速くなる事によって自浄作用が生じ、スケールの付着が困難になります。
• 小型で軽量であるため、設置場所を問いません。
• 配管の途中に設置するインライン型として、縦置・横置でも設置が可能です。
• ステンレス製・チタン製と、耐食性に優れた材質の採用で長寿命となります。
• コンパクト設計で内容積が小さいため、圧力容器適用範囲外で使用できます。

用途

• プロセス液の加熱・冷却
• 排気ガスの冷却・凝縮
• 溶剤ガスの冷却・凝縮
• CIP洗浄液の循環・加温

使用

• 最高使用圧力：0.5MPa
• 使用材質：SUS304・SUS316・SUS316L・Titanium
• 伝熱管形状：外径（mmφ） 10.0・肉厚（mm） 1.0
  長さ（mm） 500・1,000・1,500・2,000

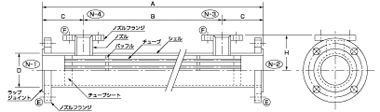

SHE型

• 両端ノズルフランジの材質はSS400です。
• フランジは全てJIS10kg/cm2です。
• ノズル上下付も製作可能です。
• その他は全てSUS304です。

■SHE寸法

形式	伝熱面積 ㎡	A	B	C	DΦ	E	F	H	重量 kg
SHE-50	0.4	1.100	900	100	60.5	50A	32A	110	15
SHE-50 -20	0.8	2.100	1,900						21
SHE-65	0.6	1.100	900	100	76.3	65A	40A	110	22
SHE-65 -20	1.2	2.100	1,900						33
SHE-80	0.9	1.100	900	100	89.1	80A	50A	120	25
SHE-80 -20	1.8	2.100	1,900						40
SHE-100	1.8	1.100	900	100	114.3	100A	50A	150	36
SHE-100 -20	3.8	2.100	1,900						60
SHE-125	2.8	1.100	900	100	139.8	125A	65A	180	51
SHE-125 -20	5.6	2.100	1,900						65
SHE-150	4.2	1.100	850	125	165.2	150A	80A	210	69
SHE-150 -20	8.4	2.100	1,900						116
SHE-200	7.5	1.130	850	140	216.3	200A	80A	210	114
SHE-200 -20	15.0	2.100	1,900						193
SHE-250	11.5	1.130	850	140	267.4	250A	100A	250	161
SHE-250 -20	23.0	2.100	1,900						281
