HTN 水槽投入型伝熱管

[ 特徴 ]

水槽に投入して水槽内の溶液を加熱・又は冷却します。
ステンレス製・チタン製を採用している為、清潔で耐食性に優れています。

最高使用圧力：0.5MPa
使用材質：SUS304 SUS316L Titanium
伝熱管形状：外径 25.4mm / 厚み 0.5mm

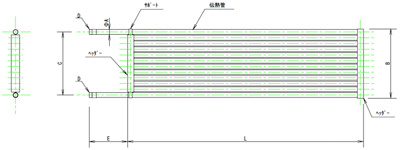

[ 図面 ]

[ 寸法表 ]

型　式	A	B	C	D	E	L
4P	25.4	122	90	R 3/4	200	500	750	1,000	1,500
6P	25.4	182	150	R 3/4	200	500	750	1,000	1,500
8P	25.4	242	210	R 3/4	200	500	750	1,000	1,500
10P	25.4	302	270	R 3/4	200	500	750	1,000	1,500
12P	25.4	362	330	R 3/4	200	500	750	1,000	1,500
