熱圧入式インサートナット「S－ロック」

S－ロックは外周部に方向の異なる２列のぎざ溝を持ったインサートナットです。

樹脂の特性に合った形状を持ち、又パイロット部が有るため超音波や熱圧入で母材に入れやすくなっています。熱可塑性の全ての樹脂に使用できます。
インサート成形と呼ばれる成形時同時圧入ではなく、成形後に取り付けるので、成形サイクルを短縮できます。また成形不良品があった場合でも後加工ならば、樹脂のリサイクルが容易になります。

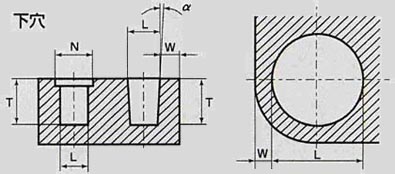

●下穴径L及び最小の壁厚Wは樹脂、圧入方法によって異なります。それぞれテストした上で決定されることをお勧めします（下図参照）

α：下穴の抜き勾配：最大で4゜
N：垂直面取り：勾配1゜30′以下で加熱圧入の場合にお勧めします

面取り径＝S一ロックの外径E
面取り深さ：M2　0.4mm　M2.5,　M3,　M3.5　0.5mm、
　　　　　　M4,　M5　0.7mm　M6,　M8　1.1mm

T：下穴深さ：S－ロックの長さ＋1mm

材質：真鍮：MS58(CuZn39Pb3), MS60(CuZn38Pb1.5)
●内ねじ等級：lSO 6H
●公差：lSO 2768－m
