5相AC電源 マイクロステップ モータドライバ

MODEL:5D1AM

• 1.5A/相RMS出力
• 小型・軽量
• 高速トルク強化回路内蔵
• 1/1～最高1/100まで25種類の高分割数
• AC100V～115Vの電源電圧に対応
• 出力電圧切替機能
• CEマーキングUL準拠

仕様

電源入力	AC100V～115V±10% 50/60Hz 4A Max
出力電流	0.25A～1.5A/相　または(0.13A～0.75A)H励磁時
駆動方式	ペンタゴン5本結線　バイポーラ　チョッパー定電流方式
励磁方式	マイクロステップ 1/1～1/100
入出力信号	CW.CCW入力：フォトカプラ入力 入力抵抗 220Ω パルス幅1.25μs以上 L=0～0.5V H=4～5V
	MF入力 SEL入力：フォトカプラ入力 入力抵抗　470Ω 応答時間 10ms以上 L=0～0.5V H=4～5V
	TIM出力 ALM出力 ：フォトカプラ、ダーリントン出力 出力電流 30ｍA 出力飽和電圧 1.5V(100mA時) 出力耐電圧 50V 遅延時間 ON=20μS以下 OFF=500μS以下
最大応答クロック周波数	400kpps
使用温度範囲	0～40℃
使用湿度範囲	85%RH以下
保存温度範囲	-10℃～+70℃

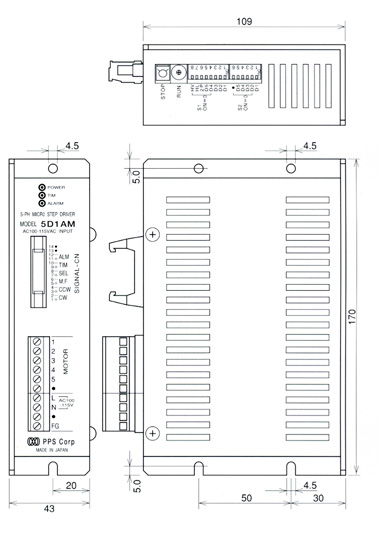

外形寸法	H109×L170×W43
重量	520g

その他の機能

ステップ角切替種類	1 1.5 2 2.5 3 4 5 6 8 10 12 12.5 16 20 24 25 30 32 40 48 50 60 64 80 100 125 150 160 200 250 400 500
RUNスイッチ	モータ回転時の出力電流設定用スイッチです。
M.F入力	入力時モータ電流を切り、モータフリーとなります。
TIM出力	ドライバの励磁が原点にあるときONになります。
ALARM出力	過電圧保護、過電流保護回路が動作した時ALARMランプが点灯し、出力がOFFになります。
2P(ON)スイッチ	ON=CW,CCWの2パルス方式 OFF=CLK,DIRの1パルス方式
H・Lスイッチ	モータ励磁方式切り替えスイッチ H=高速 L=低振動 ※同時にモータの結線を変更して下さい。
HV・LVスイッチ	ON=高電圧　OFF=低電圧
自動カレントダウン機能	クロックパルス停止後約100mSecでモータ電流をSTOPボリウム設定値(約50%)に下げます。 STOPボリウム可変範囲はRUN設定値の20～80%です。

機能・接続
