2相マイクロステップモータドライバ

MODEL:2D24M

特長

• 超小型・低価格
• 2A/相RMSの高出力
• 1/1～最高1/60まで22種類の高分割数
• DC12V～最高40Vの広い電源電圧範囲
• 超軽量

仕様

電源入力	DC12V～40V 2.4A Max
出力電流	0.5A～2A/相
駆動方式	チョッパー定電流方式 ユニポーラ結線
励磁方式	マイクロステップ
入出力信号	CW.CCW入力：フォトカプラ入力 入力抵抗 220Ω パルス幅1μs以上 L=0～0.5V H=4～5V
	MF入力：フォトカプラ入力 入力抵抗 470Ω 応答時間 10mS以上 L=0～0.5V H=4～5V
	TIM出力 フォトカプラ、ダーリントン出力 出力電流 30mA 出力飽和電圧 1.5V 出力耐電圧 50V 遅延時間 ON=10μs以下 OFF=500μs以下
最大応答クロック周波数	500kpps
使用温度範囲	0～40℃
使用湿度範囲	85%RH以下
保存温度範囲	-10℃～+60℃
外形寸法	80×56×19(コネクタ含まず)
重量	100g

その他の機能

ステップ角切替種類	1 1.5 2 2.5 3 4 5 6 8 10 12 12.5 16 20 24 25 30 32 40 48 50 60 64 80 100 125 150 160 200 250 400 500
2P(ON)スイッチ	ON時CW,CCWの2パルス方式 OFF時CLK,DIRの1パルス方式
M.F入力	入力時モータ電流を切りモータフリーとなります。
TIM出力	ドライバの励磁が原点にあるときONになります。
自動カレントダウン機能	クロックパルス停止後約100mSecでモータ電流をSTOPボリウム設定値(約50%)に下げます。 STOPボリウム可変範囲はRUN設定値の20～80%です。

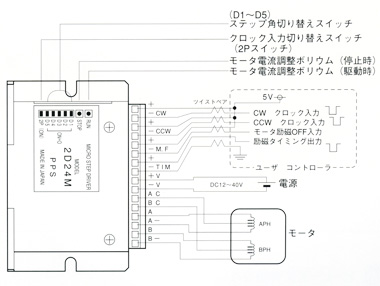

機能・接続
