2相バイポーラパルスモータドライバ

MODEL:PB212U

特徴

• 2相バイポーラ 1.2A/相出力
• 高効率・小型・低価格
• 高信頼性
• EC指令適合
• RoHS対応品

仕様

電源入力	DC12V～27V 1.5A MAX
出力電流	0.4A～1.2A/相
駆動方式	バイポーラ　チョッパー定電流方式
励磁方式	フルステップ/ハーフステップ
入出力信号	CW.CCW入力：フォトカプラ入力 入力抵抗 220Ω パルス幅25μS以上 OFF=0～0.5V ON=3.3～5V
	M.F入力：フォトカプラ入力 入力抵抗 470Ω 応答時間 10mS以上 L=0～0.5V H=4～5V
最大応答クロック周波数	10KHz
使用温度範囲	0～40℃
使用湿度範囲	85%RH以下
保存温度範囲	-10℃～+70℃

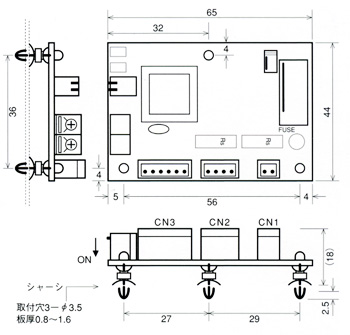

外形寸法	65L×44W×15T
重量	約22g

その他の機能

ステップ角切替種類	ON時フルステップ、OFF時ハーフステップ
2P(ON)スイッチ	ON時CW,CCWの2パルス方式
RUNボリューム	モータ回転時の出力電流設定用ボリューム
STOPボリューム	モータ回転時の出力電流設定用ボリューム
M.F入力	ON入力時モータの励磁がOFFになります
自動カレントダウン機能	クロックパルス停止後約100mSecでモータ電流をSTOPボリュームで設定した電流値に下げます。

機能・接続
