5相ステップモータドライバ

MODEL:5D02

特徴

• 5相結線方式で高効率
• 簡単配線のフラットケーブル用コネクタ使用
• 単一電源DC12～24Vの広い電圧範囲
• 高速トルク特性が良好
• 基板挿入方式が可能(オプション)

仕様

電源入力	DC12V～24V±10% 1.2A MAX
出力電流	最大0.75A/相 または0.38A/相(H励磁時)
駆動方式	ペンタゴン5本結線 バイポーラ チョッパー定電流方式
励磁方式	フルステップ/ハーフステップ
入出力信号	CW.CCW入力：フォトカプラ入力 入力抵抗 220Ω パルス幅 5μS以上 L=0～0.5V H=3.3～5V
	M.F入力：フォトカプラ入力 入力抵抗 470Ω 応答時間 10mS以上 L=0～0.5V H=4～5V
最大応答クロック周波数	100Kpps
使用温度範囲	0～40℃
使用湿度範囲	85%RH以下
保存温度範囲	-10℃～+70℃

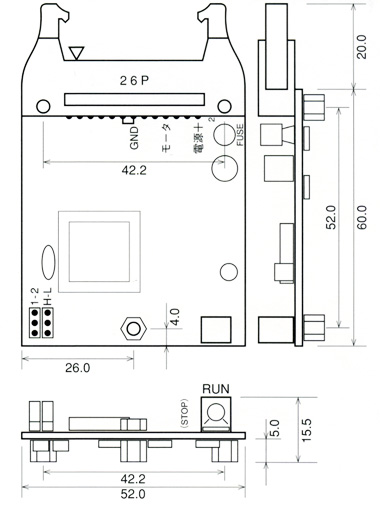

外形寸法	80L×52W×15.5T(標準型)
重量	約28g

その他の機能

ステップ角切替種類	ON時フルステップ、OFF時ハーフステップ
2P(ON)スイッチ	ON時CW,CCWの2パルス方式
RUNボリューム	モータ回転時の出力電流設定用ボリューム
M.F入力	5V入力時モータ出力電流をOFFし、モータフリーとなります
自動カレントダウン機能	クロックパルス停止から約100mSecでモータ電流を約60%に下げます（固定）

機能・接続
