2相バイポーラ マイクロステップ ドライバ

MODEL:PMB212C

特長

• 高効率・低価格
• バイポーラ1.2A/相RMS出力
• 1/1～最高1/50まで21種類の高分割数
• DC10V～最高27Vの広い電源電圧範囲
• 小型・軽量
• バリエーションが豊富　電源20～50V用(PMB215C) ボートのみ(PMB212)
• 2.4Aまでのユニポーラ型モータを駆動可能

仕様

電源入力	DC10V～27V 1.5A MAX
出力電流	0.3A～1.2A/相
駆動方式	バイポーラ チョッパー定電流方式
励磁方式	マイクロステップ
入出力信号	CW.CCW入力：フォトカプラ入力 入力抵抗 220Ω パルス幅 1μS以上 L=0～0.5V H=4～5V
	M.F入力：フォトカプラ入力 入力抵抗 470Ω 応答時間 10mS以上 L=0～0.5V H=4～5V
最大応答クロック周波数	500Kpps
使用温度範囲	0～40℃
使用湿度範囲	85%RH以下
保存温度範囲	-10℃～+80℃

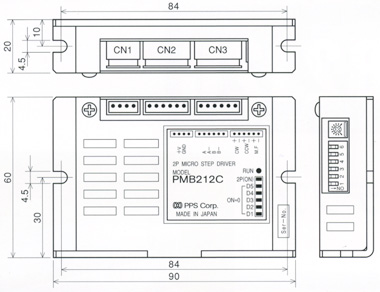

外形寸法	90×60×20(コネクタ含まず)
重量	110g

その他の機能

ステップ角切替種類	1 1.5 2 2.5 3 4 5 6 8 10 12 12.5 16 20 24 25 30 32 40 48 50 60 64 80 100 125 150 160 200 250 400 500
2P(ON)スイッチ	ON時CW,CCWの2パルス方式 OFF時CLK、DIRの1パルス方式
RUNボリューム	モータ回転時の出力電流設定用ボリウム
M.F入力	入力時モータ出力電流を切り、モータフリーとなります
自動カレントダウン機能	クロックパルス停止から約100mSecでモータ電流を約50%に下げます

機能・接続
